河南復合肥全自動包裝高位碼垛生產線

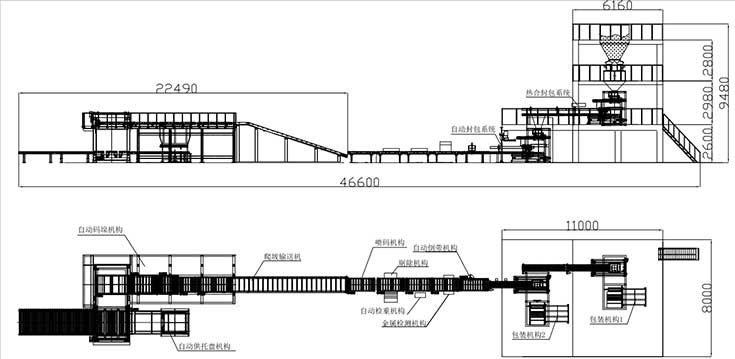

復合肥全自動包裝高位碼垛生產線設備構成

棗莊市三維技術有限公司生產的復合肥全自動包裝高位碼垛生產線主要有全自動包裝秤和高位全自動碼垛機組成。

一、全自動包裝秤

全自動包裝秤主要由：定量包裝秤、全自動上袋機、夾袋抱袋裝置、自動折邊機、自動縫包裝置、成品輸送機、除塵系統（選配）等組成。

1.全自動上袋機設備簡介
全自動包裝秤中的全自動上袋機是完成包裝袋的自動抓取、自動整理、自動開袋、自動套袋等。實現了由散裝物料到編織袋包裝的自動化作業，節約了人力、物力及財力的投入，為客戶減少生產成本，提高全自動包裝秤的生產效率，全自動上袋機可廣泛用多個行業、多種物料的包裝，是企業自動化過程的必要設備。

2.全自動包裝秤夾袋抱袋裝置
充填物料后的包裝袋在下料口放下的同時，由抱袋小車經專門加工的用于物料料袋的抱包、夾包裝置將料袋中部抱住,袋口夾住，送至活動導入裝置，活動導入與縫包系統相連.經其進入封口傳動鏈中，保證袋口成一字形，使料袋得到全過程控制。

3.全自動包裝秤自動縫包裝置簡介
全自動包裝秤的自動縫包裝置由自動折邊機導入縫紉機、斷線報警、電氣控制系統等組成。裝滿物料的口袋經過輸送機由自動導入系統導入，并自動縫口，自動剪線，然后自動輸出。若出現斷線，縫紉機控制系統會自動報警并發出聯鎖停機信號,并有現場位置檢測及操作按鈕。

4.全自動包裝秤成品輸送機簡介
全自動包裝秤的成品輸送機是將封口好的包裝袋平穩的通過各個裝置，以恒定速度輸送,速度通過變頻器可調,與縫包機速度匹配。輸送長度：根據現場實際情況而定，也可根據客戶需求定制。

5.全自動包裝秤除塵系統簡介
棗莊市三維技術有限公司的全自動包裝秤除塵系統，多個吸點對物料倉、包裝秤、下料口進行吸除塵處理，使包裝現場無粉塵，達到環保要求。

二．高位全自動碼垛機

高位全自動碼垛機主要由：爬坡輸送機、過渡緩沖機、壓袋機、轉袋調姿裝置、編組裝置、袋盤輸送機、托盤自動供給機、成品托盤輸送機等組成。

1.高位全自動碼垛機通過觸摸屏控制操作面板，采用PLC控制，通過觸摸屏的友好界面實現人機交互，操作簡單，實現對現場生產過程的監控。
2.包裝袋壓平裝置，利用合理的機械結構實現對包裝袋的壓平操作，使物料均勻充滿包裝袋，保持袋形平整。
3.碼垛轉袋調姿裝置，可實現對包裝袋旋轉±90°或180°，使所有包裝袋的縫紉口內側，使垛形更加美觀、牢固。
4、編組裝置，高靈敏度的檢測開關控制編組輸送機及扒袋機械手的啟停，實現包裝袋的有序排列。
5、堆垛分層升降裝置，通過位置控制實現八層包裝袋的堆垛，空托盤自動供給，動作連續、準確可靠。
6、典型垛形圖，在托盤上實現的5包×8-10層的垛形，通過袋盤輸送機把整垛輸出，垛形整齊、美觀。

高位全自動碼垛機的主要特點：
1、高位全自動碼垛機應用范圍廣，適用于各種包裝袋的堆垛需求；
2、高位全自動碼垛機自動化程度高（全自動壓平、全自動轉袋、全自動分層編組）；
3、所有包裝袋的袋口朝里，垛形美觀、牢固；
4、高位全自動碼垛機較傳統的人工碼垛效率高，節省了人工投入；
5、高位全自動碼垛機可適應多種材質和尺寸的托盤；
6、高位全自動碼垛機結構合理，設備穩定性高。

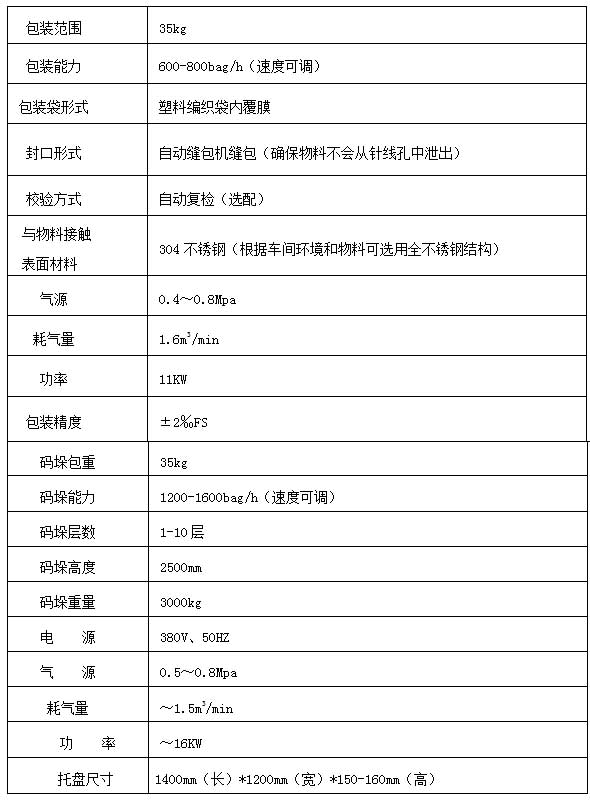

復合肥全自動包裝高位碼垛生產線技術參數

復合肥全自動包裝高位碼垛生產線售后服務
1.施工：公司負責派員現場安裝并調試；
2.驗收：安裝調試完畢后，由客戶方驗收，合格后供方人員方可離場；
3.全自動包裝高位碼垛生產線保修期壹年，凡供方質量原因造成的設備損壞，我公司免費維修；對貴單位的設備提供終身維護。若非供方質量原因造成的設備損壞，我公司負責維修，只收取成本費。
4.在質保期內如有設備或控制系統出現緊急故障或停機，在接到需方發出請求幫助信息2小時內，提供維修人員的名單及聯系方式，并讓該技術人員2個小時內電話給需方的技術人員，通過需方的技術人員口頭描述進行判斷設備的故障并給出解決方案；如電話指導仍未解決問題，供方會立刻派出技術人員趕到現場解決問題,其產生的費用由供方承擔。需方對合同供貨范圍內的所有貨物因設計、制造、安裝、調試不當而引起的零部件或結構的缺陷或損失、達不到預期的性能指標以及出現事故等情況負全部責任。
5.在質量保修期結束后，供方仍提供終生維修服務，但發生的費用由需方承擔。在質量保修期結束后，需方人員將負責處理簡單的事故以及緊急維修，并按照操作手冊的要求進行日常的維護和保養。
